GJM18電感式線性傳感器

工作原理
帶模擬量輸出的電感式接近開關與普通電感式接近開關的工作原理相同，當一個金屬物體近傳感器的感應面時，振蕩器系統的能量減小，能量減小的程度是物體和傳感器這間距離的尺寸標志，在一個附加電器中能量損耗披轉換成量信號。徑線性化處理后被放大。
在輸出端提供一個標準模擬信號（0...5V或4-20mA.）

分類 Category	電感式位移量線性傳感器 inductive linear displacement sensor
外型編號 Outward Appearance code		GJM18

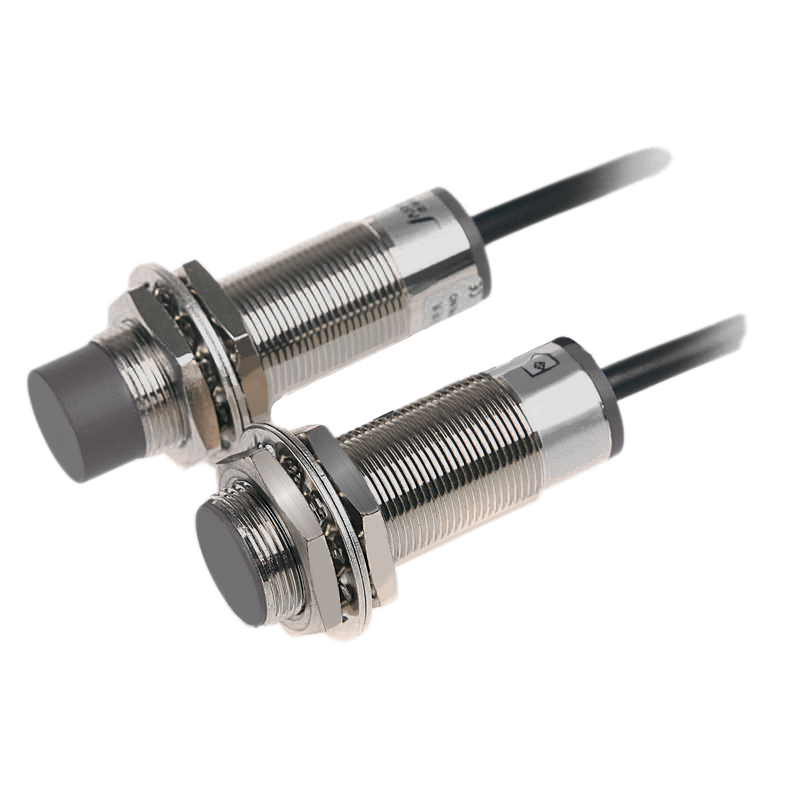

外形圖例 OUTWARD APPEARANCE ILLUSTRATION

可檢測物體 Detactable object		金屬M(fèi)etal
檢測距離 Detactable distance		埋人式:5mm Flush type:5mm	非埋人式:8mm Non-Flush type:8mm
具備型號 Model available	電流型 Current type	GJM18-051PMI	GJM18-081PMI
	電壓型 Voltage type	GJM18-051PMU	GJM18-081PMU
電壓范圍 Voltage range		15~30VDC
功耗 Consumption	檢測時 at the time of detection	≤200mA…＜4mA
	無檢測時 at the time of non-detection	≤20mA
負載電阻 Loading resistance	電流型 Current type	0~300Ω
	電壓型 Voltage type	≥2.2KΩ
輸出 Output	電流型 Current type	4~20mA
	電壓型 Voltage type	0-5V/0-10V
電壓波動 Voltage fluctuation		≤5%
輸出信號 Output signal		PNP 模擬PNP Simulation
線性誤差 Linear deviation		±5%
環境溫度 Ambient temperature		-10℃~+70℃
外殼材料 Shell material		塑料、金屬Plastic,Metal
防護等級 Protection grade		IP54
