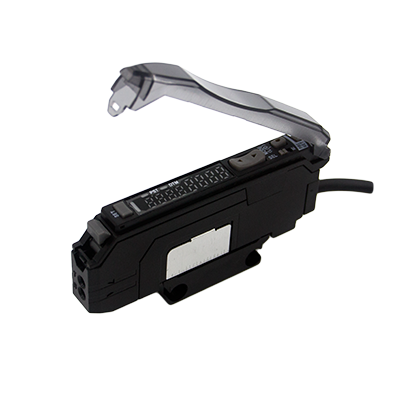

E3X-ZD11智能放大器

主要特點
●集電極開路輸出（NPN或PNP）
負載電流50mA以下（殘留電壓1.5V以下）
L·ON、D·ON按鈕開關切換
●電源逆接保護、輸出短路保護、輸出逆接保護
●動作模式狀態燈示教狀態燈動作狀態燈
●使用脈沖亮燈進行20y S的超高速應答。

E3X-ZD11智能放大器 Intelligent Amplifier
一、種類額定/性能放大器單元
連接方式	型號
	NPN輸出		PNP輸出
導線引出式	GJ-F18N		GJ-F18P
二、主要參數 The main parameters 額定/性能放大器單元
項目/型號	GJ-F18
光源（發光波長）	紅色發光二極管（620nm）
電源電壓	DC12~24V±10% 脈動（p-p）10%以下
消費電力（消費電流）	960mW以下（電源電壓24V時消費電流40mA以下）
控制輸出	集電極開路輸出（NPN或PNP）負載電流50mA以下（殘留電壓1.5V以下） L·ON、D·ON按鈕開關切換
應答時間	動作·復位：各200ψs以下
靈敏度調整	示教（工件有無/自動）或手動微調
保護回路	電源逆接保護、輸出短路保護、輸出逆接保護
數字顯示	受光墨/門檻值0~9999
指示燈（橙色）	動作模式狀態燈示教狀態燈動作狀態燈
相互干涉防止	Zui多5臺（光同期式）
振動（耐久）	10~55Hz 上下振幅1.5mm X、Y、Z各方向 2h
沖擊（耐久）	500m/s2 X、Y、Z各方向3次
使用環境照度	白熾燈：10,000LX以下太陽光：20,000LX以下
環境溫度	動作時：1~3臺井列-25~+55℃（無水汽凝結） 4~11臺井列—25~+50℃（無水汽凝結） 12~16臺并列—25~+45℃（無水汽凝結）保存時：-30~+70℃（無水汽凝結）
環境濕度	動作和保存時：35~85%RH（無水汽凝結）
絕緣電阻	20MΩ以上（DC500V）
耐電壓	AC1,000V 50/60Hz 1min
保護構造	IEC60529規格IP50（裝載保護罩時）
質量（包裝狀態）	導線引出式：約100g省配線接插件式：約40g
材質	外殼	外殼聚丁烯對苯二酸鹽（PBT）
	外罩	外罩聚碳酸酯（PC）
附屬品		使用說明書
*請將放大器相互緊密放置，相互干涉機能才能動作。
省配線接插件
項目/型號		E3X-CN11	E3X-CN12
額定電流		2.5A
電源電壓		50V
接觸電阻		20MΩ以下（DC20mV以下、100mA以下） [與放大器單元的連接以及接插件的連接（導線的電阻除外）]
插拔（耐久）		50次（與放大器單元的連接及與接插件的連接）
材質	機架	機架聚丁烯對苯二酸鹽（PBT）
	觸點	觸點磷青銅/錦融合金鍍金（PC）
質量（包裝狀態）	約55g	約25g
