GJE90光電開關

光電開關工作原理
光電開關的原理是根據投光器發射的光束，被物體阻斷或部分反射，受光器*終據此作出判斷反應。

結構分類 Structural category				光電開關
外型編號 Outward Appearance code				GJE90

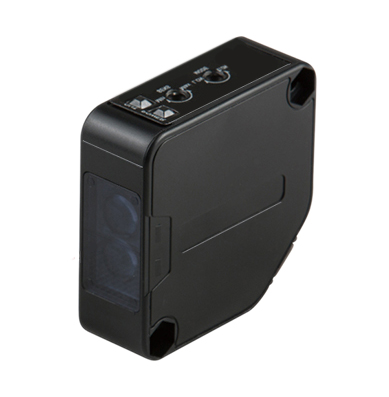

外形圖例 OUTWARD APPEARANCE ILLUSTRATION

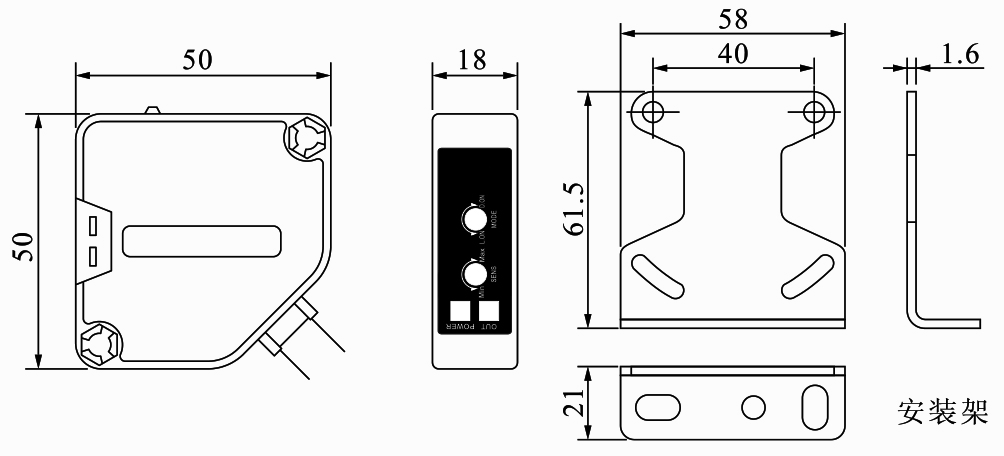

外形尺寸 OVERALL DIMENSIONS
檢測距離 Detection distance		檢測距離 Detection distance		30m
	直流 10- 30 VDC	負邏輯 NPN	常開NO	GJE90-30mDDT NPN/PNP 集電極開路輸出 open-collector output 12-24VDC 漫反射型diffuse type— 300MM
			常閉NC
			一開一閉NO+NC
		正邏輯 PNP	常開NO
	交流 90- 250 AVC		常閉NC	GJE90-30mPFR 繼電器輸出Relay output 24-240VAC/ 24-240VDC 漫反射型diffuse type— 300MM
			一開一閉NO+NC
		SCR 可控硅	常開NO
			常閉NC
		繼電器輸出 Relay output
反饋反射型Retrorefliotive		檢測距離 Detection distance		5m
	直流 10- 30 VDC	負邏輯 NPN	常開NO	GJE90-5mMDT NPN/PNP 集電極開路輸出 open-collector output 12-24VDC 漫反射型diffuse type— 0.1~5m
			常閉NC
			一開一閉NO+NC
		正邏輯 PNP	常開NO
	交流 90- 250 AVC		常閉NC	GJE90-5mMFR 繼電器輸出Relay output 24-240VAC/ 24-240VDC 鏡面反射型 retro-reflective type— 0.1~5m
			一開一閉NO+NC
		SCR 可控硅	常開NO
			常閉NC
		繼電器輸出 Relay output
對射型Trough beam		檢測距離 Detection distance		10m
	直流 10- 30 VDC	負邏輯 NPN	常開NO	GJE90-10mTDT NPN/PNP 集電極開路輸出 open-collector output 12-24VDC 漫反射型diffuse type— 10m
			常閉NC
			一開一閉NO+NC
		正邏輯 PNP	常開NO
	交流 90- 250 AVC		常閉NC	GJE90-10mTFR 繼電器輸出Relay output 24-240VAC/ 24-240VDC 鏡面反射型 retro-reflective type— 10m
			一開一閉NO+NC
		SCR 可控硅	常開NO
			常閉NC
		繼電器輸出 Relay output
輸出電流 DC/SCR/繼電器Control output				DC:200mA、AC:300mA
消耗電流 Consumption current				DC＜15mA、AC＜10mA
響應時間 DC/AC Response time				DC＜2mA、AC＜20mA
指向角 Directional angle				3° -10°
檢測物體 Detected object				透明或不透明體 transparent or opaque body
工作環境溫度 Working environment temperature				-25℃~+55℃
工作環境照度 Intensity of iluminetion of working environment				太陽光10000LX以下 Sunlight under 10000LX 白熾燈3000LX以下 incandescent lamp under 3000LX
外殼材料 Shell material				塑料Plastic
防護等級 Protection grade				IP54
