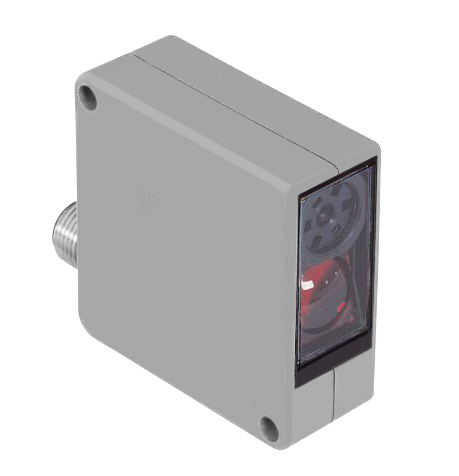

GJE-75光電開關

光電開關工作原理
光電開關的原理是根據投光器發射的光束，被物體阻斷或部分反射，受光器*終據此作出判斷反應。

外型編號				GJE75
外形圖例 OUTWARD APPEARANCE ILLUSTRATION
檢測距離 Detection distance		檢測距離 Detection distance		80cm
	直流 10- 30 VDC	負邏輯 NPN	常開NO	GJE75-D081NA
			常閉NC	GJE75-D081NB
			一開一閉NO+NC	GJE75-D081NC
		正邏輯 PNP	常開NO	GJE75-D081PA
	交流 90- 250 AVC		常閉NC	GJE75-D081PB
			一開一閉NO+NC	GJE75-D081PC
		SCR 可控硅	常開NO	GJE75-D082XA
			常閉NC	GJE75-D082XB
		繼電器輸出 Relay output		GJE75-D082XC
反饋反射型Retrorefliotive		檢測距離 Detection distance		3m
	直流 10- 30 VDC	負邏輯 NPN	常開NO	GJE75-R31NA
			常閉NC	GJE75-R31NB
			一開一閉NO+NC	GJE75-R31NC
		正邏輯 PNP	常開NO	GJE75-R31PA
	交流 90- 250 AVC		常閉NC	GJE75-R31PB
			一開一閉NO+NC	GJE75-R31PC
		SCR 可控硅	常開NO	GJE75-R32XA
			常閉NC	GJE75-R32XB
		繼電器輸出 Relay output		GJE75-R32XC
對射型Trough beam		檢測距離 Detection distance		8m
	直流 10- 30 VDC	負邏輯 NPN	常開NO	GJE75-T81NA
			常閉NC	GJE75-T81NB
			一開一閉NO+NC	GJE75-T81NC
		正邏輯 PNP	常開NO	GJE75-T81PA
	交流 90- 250 AVC		常閉NC	GJE75-T81PB
			一開一閉NO+NC	GJE75-T81PC
		SCR 可控硅	常開NO	GJE75-T82XA
			常閉NC	GJE75-T82XB
		繼電器輸出 Relay output		GJE75-T82JC
輸出電流 DC/SCR/繼電器Control output				DC:200mA、AC:300mA relay:2A
消耗電流 Consumption current				DC＜15mA、AC＜10mA
響應時間 DC/AC Response time				DC＜2mA、AC＜20mA
指向角 Directional angle				3° -10°
檢測物體 Detected object				透明或不透明體 transparent or opaque body
工作環境溫度 Working environment temperature				-25℃~-55℃
工作環境照度 Intensity of iluminetion of working environment				太陽光10000LX以下 Sunlight under 10000LX 白熾燈3000LX以下 incandescent lamp under 3000LX
外殼材料 Shell material				金屬M(fèi)etal
防護等級 Protection grade				IP54
