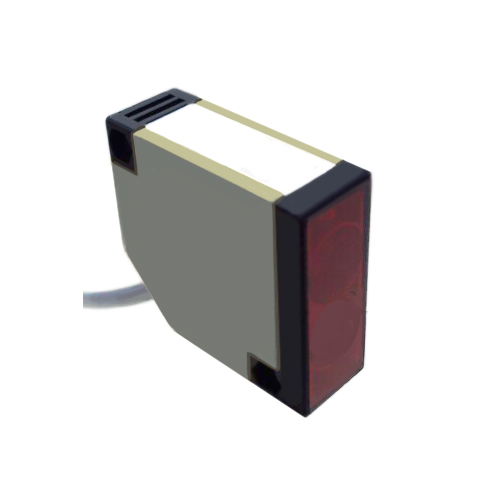

G78光電開關
光電開關工作原理
光電開關的原理是根據投光器發射的光束，被物體阻斷或部分反射，受光器*終據此作出判斷反應。
光電開關的原理是根據投光器發射的光束，被物體阻斷或部分反射，受光器*終據此作出判斷反應。
| 外型編號 | G78 | |||
| 外形圖例 OUTWARD APPEARANCE ILLUSTRATION |  | |||
| 檢測距離 Detection distance | 檢測距離 Detection distance | 40cm | ||
| 直流 10- 30 VDC | 負邏輯 NPN | 常開NO | G78-3A40NA | |
| 常閉NC | G78-3A40NB | |||
| 一開一閉NO+NC | G78-3A40NC | |||
| 正邏輯 PNP | 常開NO | G78-3A40PA | ||
| 交流 90- 250 AVC | 常閉NC | G78-3A40PB | ||
| 一開一閉NO+NC | G78-3A40PC | |||
| SCR 可控硅 | 常開NO | G78-3A40LA | ||
| 常閉NC | G78-3A40LB | |||
| 繼電器輸出 Relay output | ||||
| 反饋反射型Retrorefliotive | 檢測距離 Detection distance | 2m | ||
| 直流 10- 30 VDC | 負邏輯 NPN | 常開NO | G78-3B2NA | |
| 常閉NC | G78-3B2NB | |||
| 一開一閉NO+NC | G78-3B2NC | |||
| 正邏輯 PNP | 常開NO | G78-3B2PA | ||
| 交流 90- 250 AVC | 常閉NC | G78-3B2PB | ||
| 一開一閉NO+NC | G78-3B2PC | |||
| SCR 可控硅 | 常開NO | G78-3B2LA | ||
| 常閉NC | G78-3B2LB | |||
| 繼電器輸出 Relay output | ||||
| 對射型Trough beam | 檢測距離 Detection distance | 5m | ||
| 直流 10- 30 VDC | 負邏輯 NPN | 常開NO | G78-3C5NA | |
| 常閉NC | G78-3C5NB | |||
| 一開一閉NO+NC | G78-3C5NC | |||
| 正邏輯 PNP | 常開NO | G78-3C5PA | ||
| 交流 90- 250 AVC | 常閉NC | G78-3C5PB | ||
| 一開一閉NO+NC | G78-3C5PC | |||
| SCR 可控硅 | 常開NO | G78-3C5LA | ||
| 常閉NC | G78-3C5LB | |||
| 繼電器輸出 Relay output | ||||
| 輸出電流 DC/SCR/繼電器Control output | DC:200mA、AC:300mA | |||
| 消耗電流 Consumption current | DC＜15mA、AC＜10mA | |||
| 響應時間 DC/AC Response time | DC＜2mA、AC＜20mA | |||
| 指向角 Directional angle | 3° -10° | |||
| 檢測物體 Detected object | 透明或不透明體 transparent or opaque body | |||
| 工作環境溫度 Working environment temperature | -25℃~+55℃ | |||
| 工作環境照度 Intensity of iluminetion of working environment | 太陽光10000LX以下 Sunlight under 10000LX 白熾燈3000LX以下 incandescent lamp under 3000LX | |||
| 外殼材料 Shell material | 塑料Plastic | |||
| 防護等級 Protection grade | IP54 | |||
